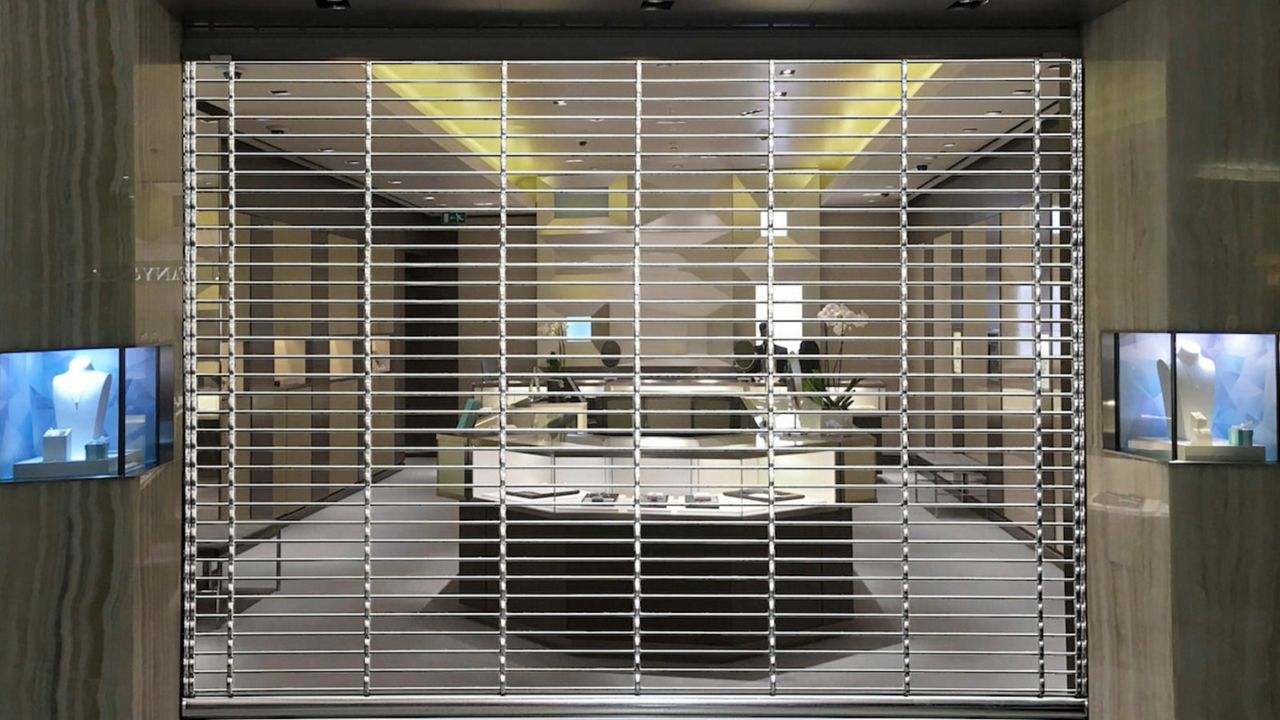

ISEA Grilles à enroulement TUBOTUBE

Moderne

Les tubes droits et les bielettes bombées apportent un design soigné.

Rigidité

Grâce aux bielettes maintenues par des circlips.

Personnalisable

Laquage RAL disponible.

Nos modèles

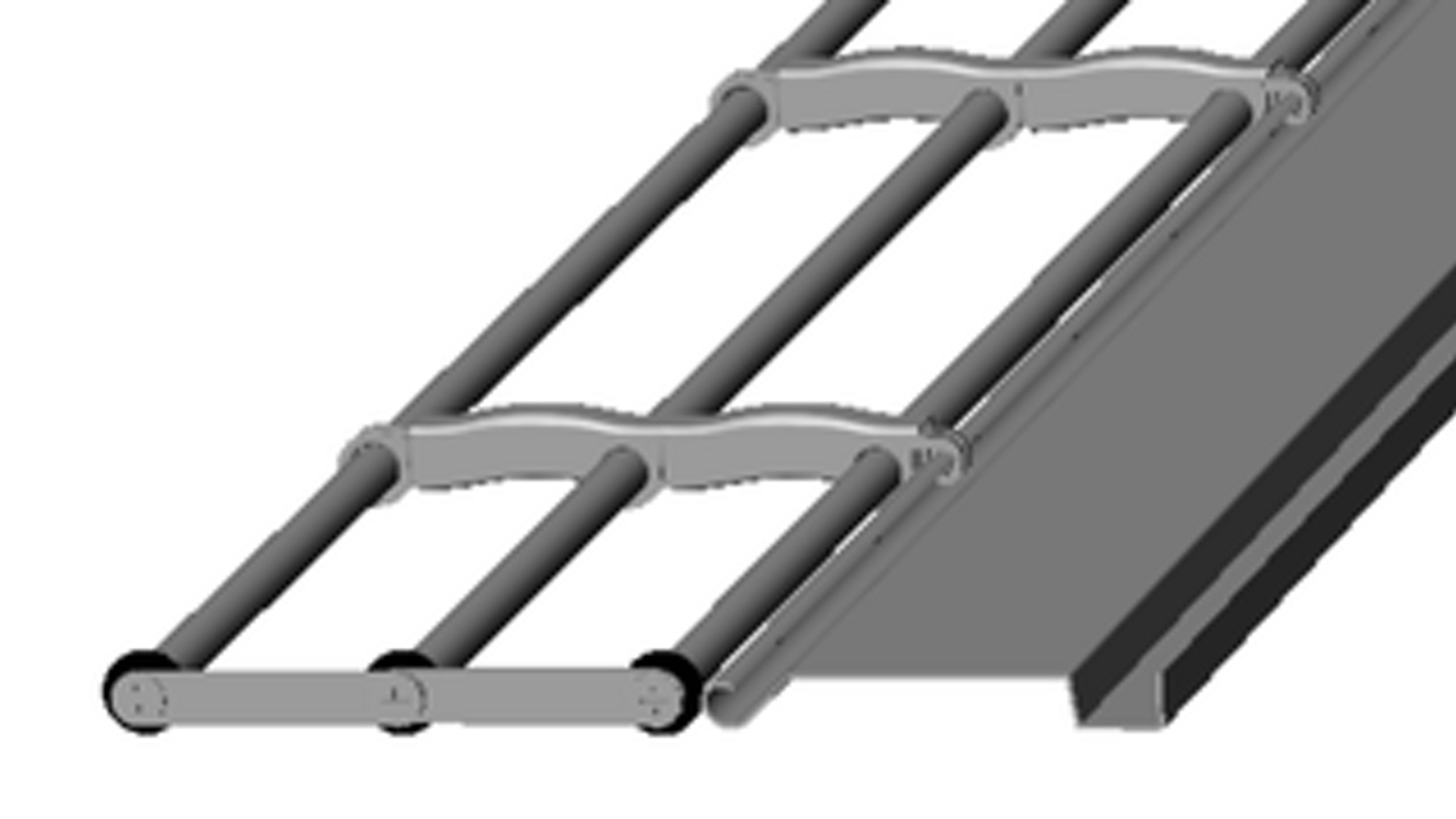

TUBOTUBE Simple

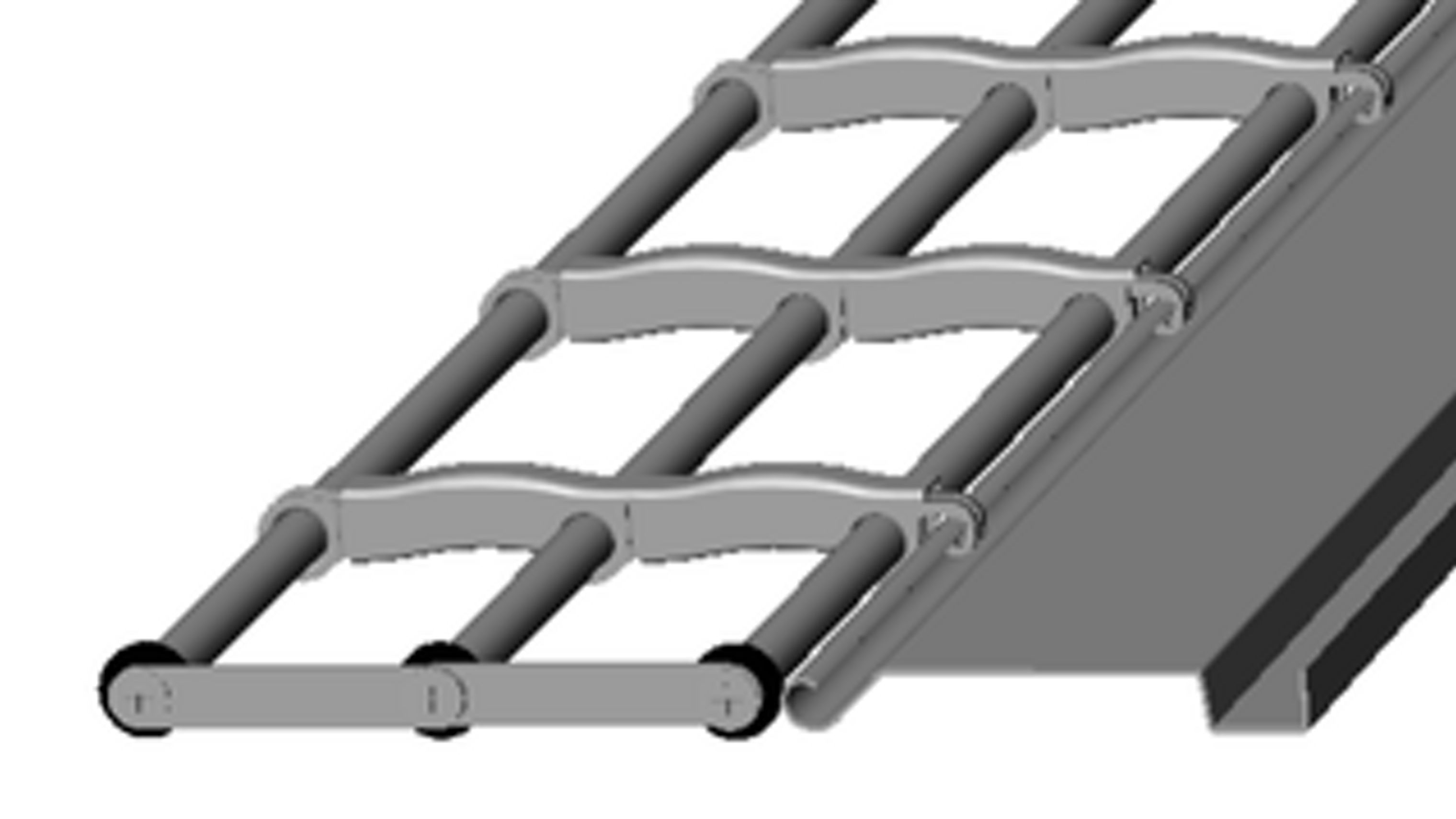

TUBOTUBE Renfocée

Informations techniques

Jusqu'à 13 500 mm de large*.
Jusqu'à 13 000 mm de haut*.
Le tablier est constitué de tubes droits de 14 mm en acier galvanisé reliés entre eux par des bielleettes également en acier galvanisé de 1.5 mm d’épaisseur.
La distance entre les tubes est de 63 mm.
Le tablier peut être laqué en option (jusqu’à 6500 x 3500 mm)..
Bouchons nylon latéraux évitant le déplacement latéral des tubes et réduisant le bruit du tablier au contact des coulisses.
Lame finale renforcée, en acier(20/10e) de 130mm.
Deux types de tabliers : Tubotube S (biellettes espacées de 400mm | 8 kg/m²) et Tubotube R (biellettes espacées de 200mm | 10 kg/m²).
Les coulisses sont également en acier galvanisé 20/10e, profilées à froid et peuvent être laquées (option).
Différentes options de fixation des coulisses sont disponibles, elles peuvent également être équipées de joints.
Nombreuses options disponibles : Caisson cache enroulement (suivant configuration), serrure, etc.
Large choix de type de manoeuvres : Manuelle, Moteur central, tubulaire, prise directe ou entrainement à chaîne.
Mode de fonctionnement possible : Pression maintenue.
Produit certifié CE suivant la norme NF EN 13241-1.
Autre dimensions : nous consulter.
Documents pour grilles et rideaux metalliques
Brochure Technique Grilles et rideaux métalliques(PDF, 6 MB)
Accessoires Grilles et rideaux métalliques(PDF, 1 MB)
Brochure Commerciale Grilles et rideaux métalliques(PDF, 9 MB)

Type de manœuvre

Manœuvre manuelle
Le rideau métallique à manœuvre manuelle est une solution simple et économique pour sécuriser des accès commerciaux ou industriels. Il fonctionne sans moteur, grâce à des ressorts de compensation intégrés à l’axe, offrant une utilisation fluide et un entretien minimal. Idéal pour les usages peu fréquents.
Moteur central
Le rideau métallique à axe compensé avec moteur central est une solution fiable et économique pour sécuriser les locaux. Équipé d’un moteur 220V monté sur l’axe avec ressorts de compensation, il offre une manœuvre facile. Simple à installer et nécessitant peu d’entretien, il convient parfaitement aux projets standards.
Moteur tubulaire
Le rideau métallique à moteur tubulaire est une solution discrète et efficace, idéale pour les usages peu intensifs. Son moteur intégré dans l’axe optimise l’espace tout en assurant un fonctionnement fluide, même pour de grandes dimensions. Fiable et facile à entretenir, il s’adapte à de nombreuses configurations.
Moteur prise directe
Le rideau métallique à moteur prise directe est idéal pour les grandes dimensions et un usage intensif. Son moteur latéral directement accouplé à l’axe assure un fonctionnement puissant et régulier. Robuste et durable, il facilite aussi la maintenance grâce à un accès simplifié.
Motor à chaîne
Le rideau métallique motorisé par chaîne offre une solution robuste et fiable, spécialement conçue pour les très grandes dimensions. Son moteur latéral entraîne l’axe d’enroulement via un système de chaîne et pignons, assurant une transmission efficace et puissante. Idéal pour les environnements industriels ou logistiques.
